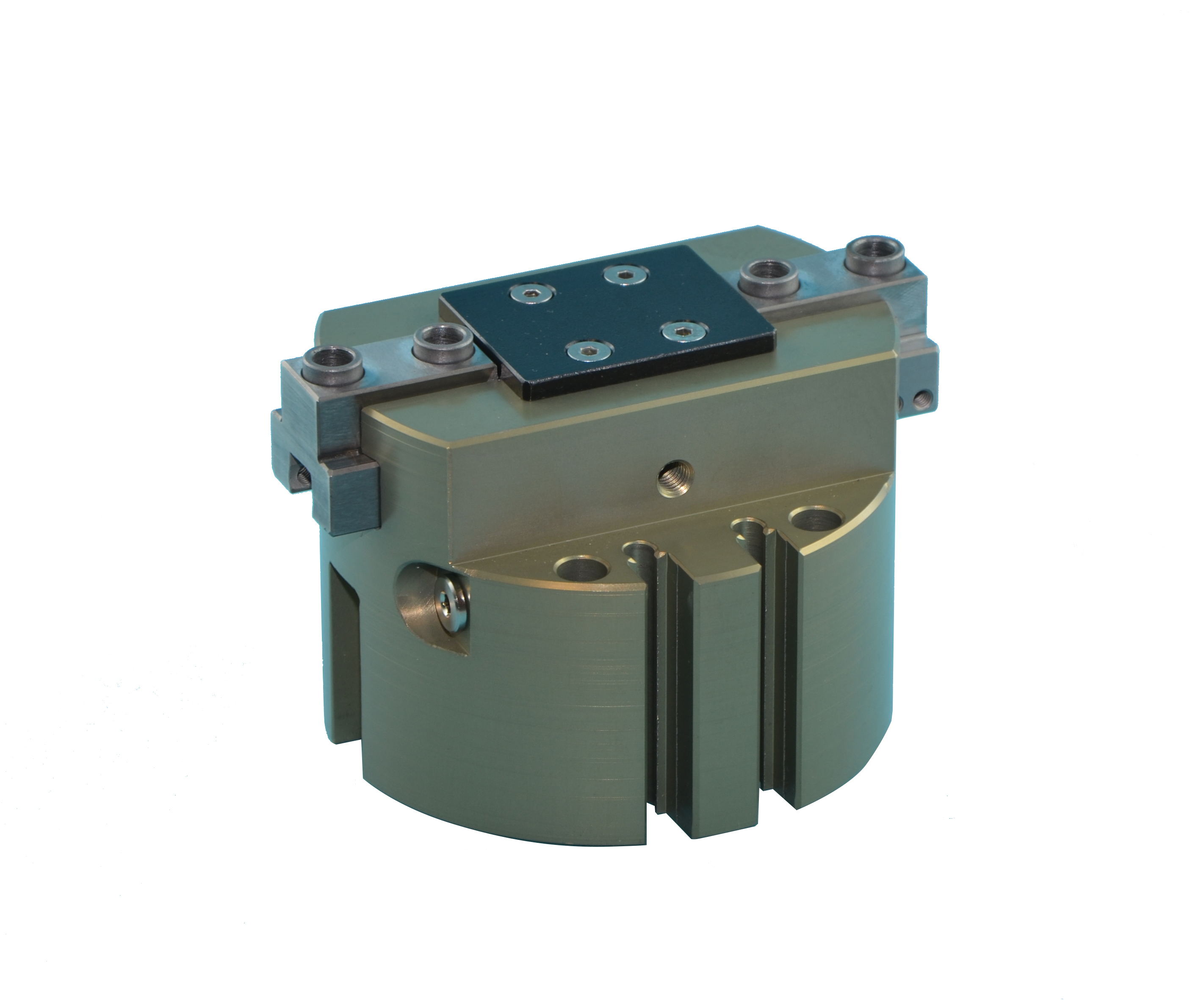

MPO
Pinza a 2 griffe parallele


Ottimo rapporto corsa/forza
Pinza da 80gr corsa 8mm
Rating IP 40
Sistema mantenimento forza
Pressurizzazione
Versioni fino a 130° C
La pinza ad alte prestazioni con diverse opzioni di monitoraggio, inclusa quella induttiva

Vantaggi


  • Affidabile
    il sistema a piani inclinati garantisce il mantenimento delle prestazioni per un lungo intervallo
  • Monitoraggio posizione
    ampia varietà di soluzioni per il monitoraggio, dalla singola posizione alla multipla
  • Alimentazione su 2 lati della pinza
    uno tramite raccordo e uno per alimentazione diretta senza tubi
  • Robusta
    la guida a T permette l'applicazione di più ampi carichi sulle griffe
  • Peso ridotto
    grazie all'impiego di lega di alluminio anodizzato duro ad alta resistenza
  • Maggiore forza di presa
    grazie al profilo esterno del corpo abbiamo a parità di corsa una forza paragonale alla versione con doppio cilindro delle altre


Funzionamento
lo stelo collegato al pistone viene spinto verso il basso e verso l'altro dall'aria compressa.
Le superfici dei piani inclinati producono un movimento della griffa sincrono e parallelo.

  • Guida di scorrimento con scanalatura a T
  • permette l'applicazione di più ampi carichi sulle griffe
  • Griffa universali
  • con piano di fissaggio standardizzato per il collegamento delle griffe specifiche per la presa del pezzo
  • Kit settabile per sensori
  • Supporti per interruttori di prossimità e camme di commutazione regolabili (su richiesta)
  • Corpo
  • a peso ridotto grazie all'impiego di lega di alluminio anodizzata dura e ad alta resistenza
  • Boccole di centraggio
  • per il montaggio riferito della pinza
  • Sistema a piani inclinati
  • superfici ampie a piani inclinati consentono un'elevata trasmissione della potenza e un usura minima
  • Pistoni
  • profilo maggiorato per la massima forza di presa


HT- Versione fino a 130°C


L'opzione "HT" aumenta il range massimo della temperatura operativa fono a 130°C

Clicca sull' 'ID' per visualizzare la scheda del prodotto

Codice ID CONFRONTA (max. 4) Tutti Carrello Versione Classe di protezione IP Forza minima molla Peso Peso consigliato Consumo del fluido per corsa doppia Pressione minima di esercizio Pressione massima di esercizio Pressione esercizio nominale Pressione minima di spurgo d'aria Pressione massima di spurgo d'aria Tempo in chiusura Tempo in apertura Orario di chiusura/apertura con molla Massima lunghezza ammissibile per dito Massima massa ammissibile per dito Temperatura ambiente minima Temperatura ambiente massima Precisione di ripetizione Diametro Lunghezza Larghezza Altezza Momento Mt massimo Momento Mr massimo Momento Mf massimo Massima forza assiale CA Dispositivo di mantenimento forza Forza in chiusura Forza in apertura Corsa per ogni griffa
MPO-030-C1 10381005 Disegno 3D Aggiungi al carrello standard 40 0 0,08 0,3 3 2 8 6 0,5 1 0,01 0,01 0 45 0,1 -10 90 0,01 0 43 34 34,5 6 8 4 180 60 65 4
MPO-040-C1 10381006 Disegno 3D Aggiungi al carrello standard 40 0 0,11 0,5 6 2 8 6 0,5 1 0,015 0,015 0 45 0,1 -10 90 0,01 0 43 39 36,5 8 10 5 200 100 105 5,5
MPO-050-C1 10381007 Disegno 3D Aggiungi al carrello standard 40 0 0,2 0,9 13 2 8 6 0,5 1 0,02 0,02 0 55 0,16 -10 90 0,01 0 49 49 42 14 16 9 330 190 195 7
MPO-064-C1 10381008 Disegno 3D Aggiungi al carrello standard 40 0 0,38 2 22 2 8 6 0,5 1 0,02 0,02 0 70 0,32 -10 90 0,01 64 0 0 48 22 28 22 510 410 430 6
MPO-080-C1 10381009 Disegno 3D Aggiungi al carrello standard 40 0 0,68 3,2 48 2 8 6 0,5 1 0,05 0,05 0 90 0,55 -10 90 0,01 79 0 0 60 36 50 32 850 650 700 8
MPO-100-C1 10381010 Disegno 3D Aggiungi al carrello standard 40 0 1,2 5,3 90 2 8 6 0,5 1 0,07 0,07 0 115 1,05 -10 90 0,01 99 0 0 70 53 80 42 1275 1100 1165 10
MPO-125-C1 10381011 Disegno 3D Aggiungi al carrello standard 40 0 2,2 9,7 200 2 8 6 0,5 1 0,15 0,15 0 145 2 -10 90 0,01 124 0 0 79,4 80 102 60 2020 2000 2090 13
MPO-160-C1 10381012 Disegno 3D Aggiungi al carrello standard 40 0 4,3 18 460 2 8 6 0,5 1 0,3 0,3 0 190 3,3 -10 90 0,02 159 0 0 98 125 130 95 3100 4040 4170 16
