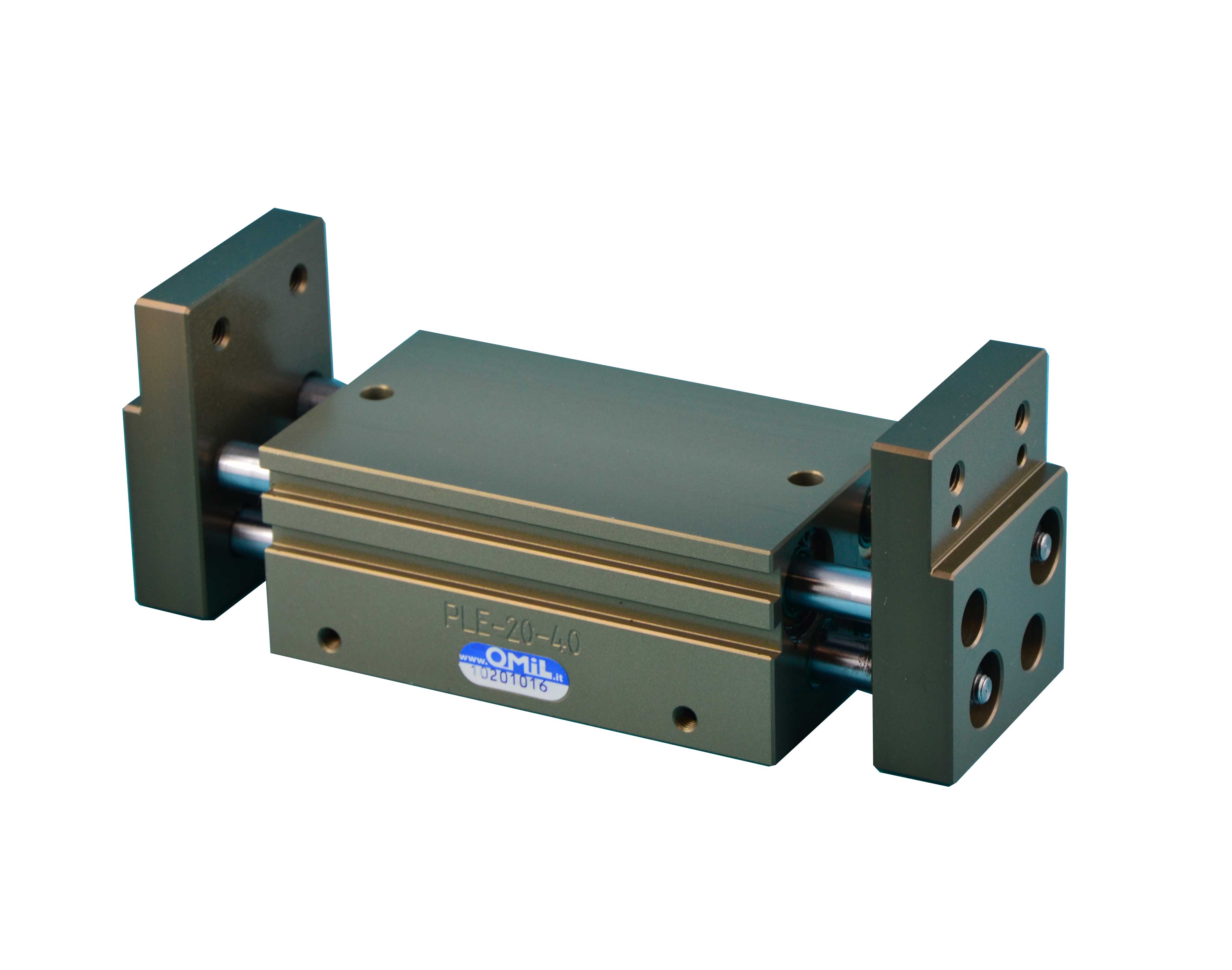

PLE
Pinza a 2 griffe parallele


Protetta corsa lunga
Corsa fino a 160mm
Forza fino a 1.100N
Rating IP 67
Controllo totale corsa
Versioni fino a 130° C
La pinza ad alte prestazioni con diverse opzioni di monitoraggio

Vantaggi


  • Guide tonde cromate con protezione contro lo sporco
    a tenuta stagna IP 67 con corse lunghe
  • Monitoraggio posizione
    ampia varietà di soluzioni per il monitoraggio, dalla singola posizione alla multipla
  • Fissaggio su 2 lati della pinza
    per un montaggio universale e flessibile
  • Alimentazione su 2 lati della pinza
    uno tramite raccordo e uno per alimentazione diretta senza tubi
  • Momenti massimi
    adatta per l'impiego di griffe lunghe
  • Peso ridotto
    grazie all'impiego di lega di alluminio anodizzato duro ad alta resistenza
  • Scorrimento
    su boccole in bronzo


Funzionamento
alimentando i 2 pistoni contrapposti vengono messi in movimento le griffe di base, ciascuna collegata direttamente al pistone.
La sincronizzazione della corsa delle griffe si ottiene tramite la cinematica pignone-cremagliera.

  • Guida di scorrimento
  • guide tonde cromate su boccole in bronzo permette l'applicazione di più ampi carichi sulle griffe
  • Griffa universali
  • con piano di fissaggio standardizzato per il collegamento delle griffe specifiche per la presa del pezzo
  • Sensori
  • T-Slot per sensori magnetici
  • Corpo
  • a peso ridotto grazie all'impiego di lega di alluminio anodizzata dura e ad alta resistenza
  • Sedi spine di centraggio
  • per il montaggio riferito della pinza
  • Cinematica
  • principio pignone-cremagliera dentata a doppio pistone per serraggio autocentrante
  • Pistoni
  • doppio pistone per la massima forza di presa


HT- Versione fino a 130°C


L'opzione "HT" aumenta il range massimo della temperatura operativa fono a 130°C

Clicca sull' 'ID' per visualizzare la scheda del prodotto

Codice ID CONFRONTA (max. 4) Tutti Carrello Versione Classe di protezione IP Forza minima molla Peso Peso consigliato Consumo del fluido per corsa doppia Pressione minima di esercizio Pressione massima di esercizio Pressione esercizio nominale Pressione minima di spurgo d'aria Pressione massima di spurgo d'aria Tempo in chiusura Tempo in apertura Orario di chiusura/apertura con molla Massima lunghezza ammissibile per dito Massima massa ammissibile per dito Temperatura ambiente minima Temperatura ambiente massima Precisione di ripetizione Diametro Lunghezza Larghezza Altezza Momento Mt massimo Momento Mr massimo Momento Mf massimo Massima forza assiale CA Dispositivo di mantenimento forza Forza in chiusura Forza in apertura Corsa per ogni griffa
PLE-16-15 10801005 Disegno 3D Aggiungi al carrello standard 67 0 0,59 0,85 4,9 2 8 6 0 0 0,09 0,09 0 90 0,3 -10 90 0,1 0 94 55 58 15 5 5 100 170 170 15
PLE-16-30 10801006 Disegno 3D Aggiungi al carrello standard 67 0 0,8 0,85 9,8 2 8 6 0 0 0,15 0,15 0 90 0,3 -10 90 0,1 0 153 55 58 15 5 5 100 170 170 30
PLE-20-20 10801015 Disegno 3D Aggiungi al carrello standard 67 0 1,03 1,3 9,4 2 8 6 0 0 0,1 0,1 0 120 0,55 -10 90 0,1 0 115 65 70 20 10 10 200 270 270 20
PLE-20-40 10801016 Disegno 3D Aggiungi al carrello standard 67 0 1,5 1,3 18,8 2 8 6 0 0 0,15 0,15 0 120 0,55 -10 90 0,1 0 196 65 70 20 10 10 200 270 270 40
PLE-25-25 10801025 Disegno 3D Aggiungi al carrello standard 67 0 1,7 2,1 18,9 2 8 6 0 0 0,1 0,1 0 145 0,9 -10 90 0,1 0 140 76 81 20 10 10 260 420 420 25
PLE-25-50 10801026 Disegno 3D Aggiungi al carrello standard 67 0 2,6 2,1 37,8 2 8 6 0 0 0,15 0,15 0 145 0,9 -10 90 0,1 0 245 76 81 20 10 10 260 420 420 50
PLE-32-35 10801035 Disegno 3D Aggiungi al carrello standard 67 0 2,9 3,4 42,2 2 8 6 0 0 0,2 0,2 0 170 1,5 -10 90 0,1 0 196 82 100 20 15 10 350 700 700 35
PLE-32-60 10801036 Disegno 3D Aggiungi al carrello standard 67 0 3,8 3,4 72,4 2 8 6 0 0 0,3 0,3 0 170 1,5 -10 90 0,1 0 295 82 100 20 15 10 350 700 700 60
