PLG
Pinza a 2 griffe parallele


Robusta corsa lunga
Corsa fino a 400mm
Forza max 2.400N
Rating IP 30....64
Controllo totale corsa
Sistema mantenimento forza
Versioni fino a 130° C
La pinza ad alte prestazioni con diverse opzioni di monitoraggio, inclusa quella induttiva

Vantaggi


  • Robusta
    la guida a T permette l'applicazione di più ampi carichi sulle griffe
  • Monitoraggio posizione
    ampia varietà di soluzioni per il monitoraggio, dalla singola posizione alla multipla
  • Fissaggio su 2 lati della pinza
    per un montaggio universale e flessibile
  • Alimentazione su 2 lati della pinza
    uno tramite raccordo e uno per alimentazione diretta senza tubi
  • Momenti massimi
    adatta per l'impiego di griffe lunghe
  • Peso ridotto
    grazie all'impiego di lega di alluminio anodizzato duro ad alta resistenza
  • Protezione IP
    grazie al kit protezione IP fino a IP 64

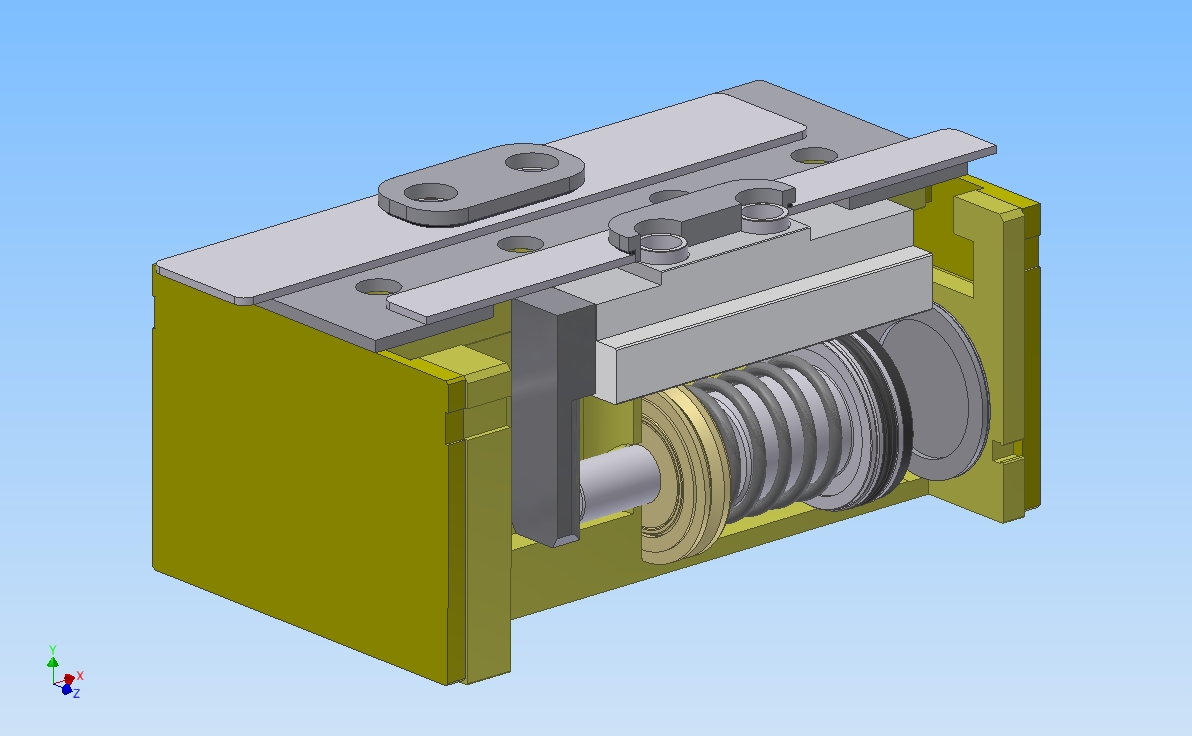

Funzionamento
alimentando i 2 pistoni contrapposti vengono messi in movimento le griffe di base, ciascuna da un trascinatore collegato direttamente al pistone.
La sincronizzazione della corsa delle griffe si ottiene tramite la cinematica pignone-cremagliera.

  • Guida di scorrimento con scanalatura a T ampia
  • permette l'applicazione di più ampi carichi sulle griffe
  • Griffa universali
  • con piano di fissaggio standardizzato per il collegamento delle griffe specifiche per la presa del pezzo
  • Kit settabile per sensori
  • Supporti per interruttori di prossimità e camme di commutazione regolabili (su richiesta)
  • Corpo
  • a peso ridotto grazie all'impiego di lega di alluminio anodizzata dura e ad alta resistenza
  • Boccole di centraggio
  • per il montaggio riferito della pinza
  • Cinematica
  • principio pignone-cremagliera dentata a doppio pistone per serraggio autocentrante
  • Pistoni
  • doppio pistone per la massima forza di presa

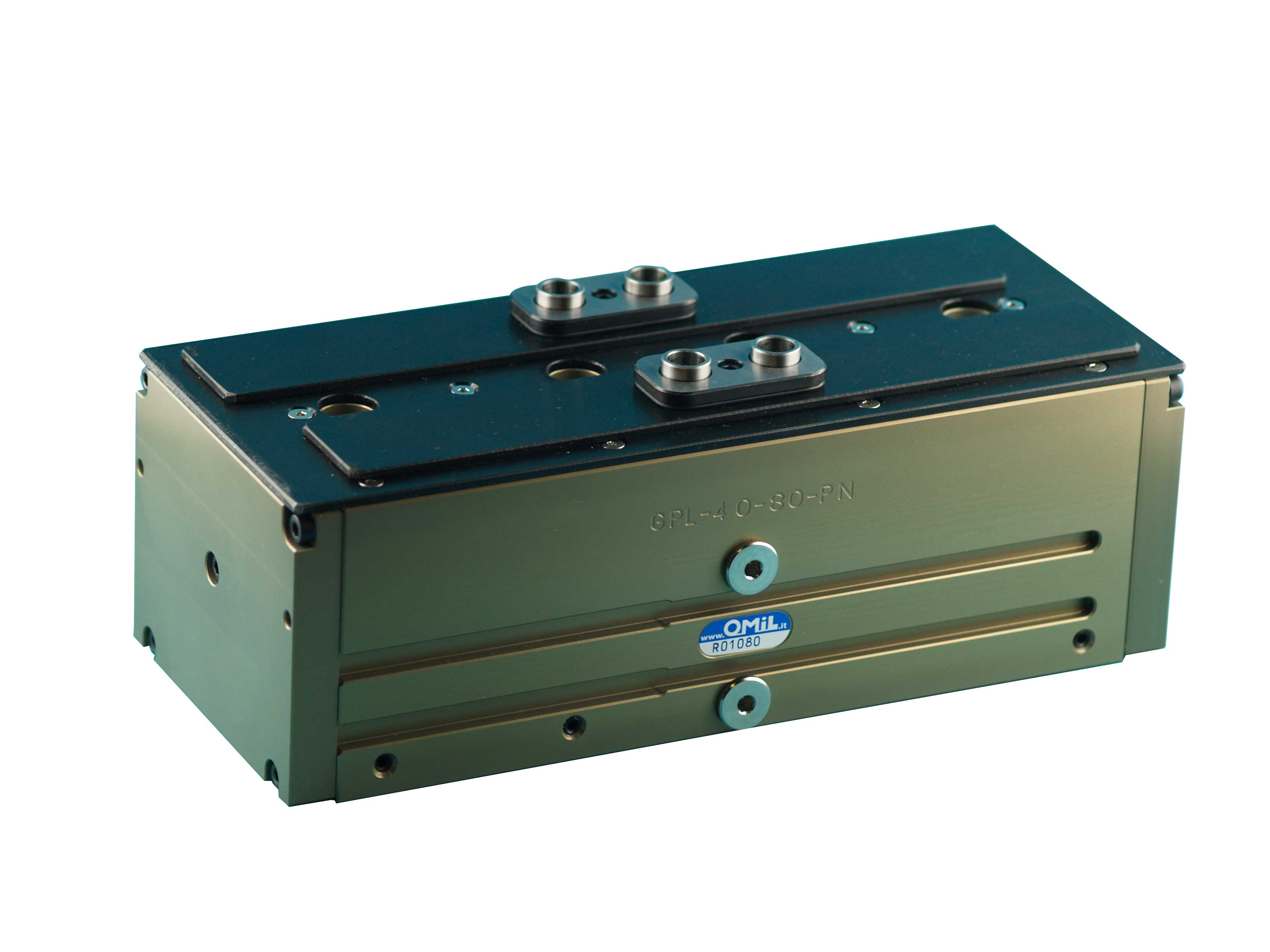

DP - Versione antipolvere


L'opzione "Antipolvere" aumenta il grado di protezione contro sostanze penetranti.
L'opzione può essere ordinata nella versione della pinza già montata, oppure può essere montata sulla pinza successivamente ordinando il kit

Clicca sull' 'ID' per visualizzare la scheda del prodotto

Codice ID CONFRONTA (max. 4) Tutti Carrello Versione Classe di protezione IP Forza minima molla Peso Peso consigliato Consumo del fluido per corsa doppia Pressione minima di esercizio Pressione massima di esercizio Pressione esercizio nominale Pressione minima di spurgo d'aria Pressione massima di spurgo d'aria Tempo in chiusura Tempo in apertura Orario di chiusura/apertura con molla Massima lunghezza ammissibile per dito Massima massa ammissibile per dito Temperatura ambiente minima Temperatura ambiente massima Precisione di ripetizione Diametro Lunghezza Larghezza Altezza Momento Mt massimo Momento Mr massimo Momento Mf massimo Massima forza assiale CA Dispositivo di mantenimento forza Forza in chiusura Forza in apertura Corsa per ogni griffa
PLG-25-40 10451010 Disegno 3D Aggiungi al carrello standard 30 0 1,7 2,3 39 2,5 8 6 0 0 0,35 0,35 0 160 2 -10 90 0,05 0 128 79 57 35 95 45 950 460 548 40
PLG-25-60 10451011 Disegno 3D Aggiungi al carrello standard 30 0 2 2,3 59 2,5 8 6 0 0 0,45 0,45 0 200 2 -10 90 0,05 0 168 79 57 35 95 45 950 460 548 60
PLG-40-60 10451013 Disegno 3D Aggiungi al carrello standard 30 0 3,6 5,3 154 2,5 8 6 0 0 0,5 0,5 0 240 2,8 -10 90 0,05 0 172 99 79,5 55 105 65 1100 1050 1195 60
PLG-40-80 10451014 Disegno 3D Aggiungi al carrello standard 30 0 4,3 5,3 205 2,5 8 6 0 0 0,55 0,55 0 290 2,8 -10 90 0,05 0 212 99 79,5 55 105 65 1100 1050 1195 80
PLG-40-100 10451015 Disegno 3D Aggiungi al carrello standard 30 0 5 5,3 256 2,5 8 6 0 0 0,65 0,65 0 340 2,8 -10 90 0,05 0 252 99 79,5 55 105 65 1100 1050 1195 100
PLG-60-60 10451018 Disegno 3D Aggiungi al carrello standard 30 0 5,6 12 305 2,5 8 6 0 0 0,9 0,9 0 300 3,9 -10 90 0,05 0 180 136 101,8 70 110 85 1400 2400 2670 60
PLG-60-100 10451019 Disegno 3D Aggiungi al carrello standard 30 0 10,3 12 508 2,5 8 6 0 0 1,3 1,3 0 380 3,9 -10 90 0,05 0 260 136 101,8 70 110 85 1400 2400 2670 100
PLG-60-200 10451020 Disegno 3D Aggiungi al carrello standard 30 0 15,2 12 1015 2,5 8 6 0 0 2,2 2,2 0 510 3,9 -10 90 0,05 0 460 136 101,8 70 110 85 1400 2400 2670 200
/ 5
