Home » Pinze Pneumatiche » 2 griffe parallele » PEP

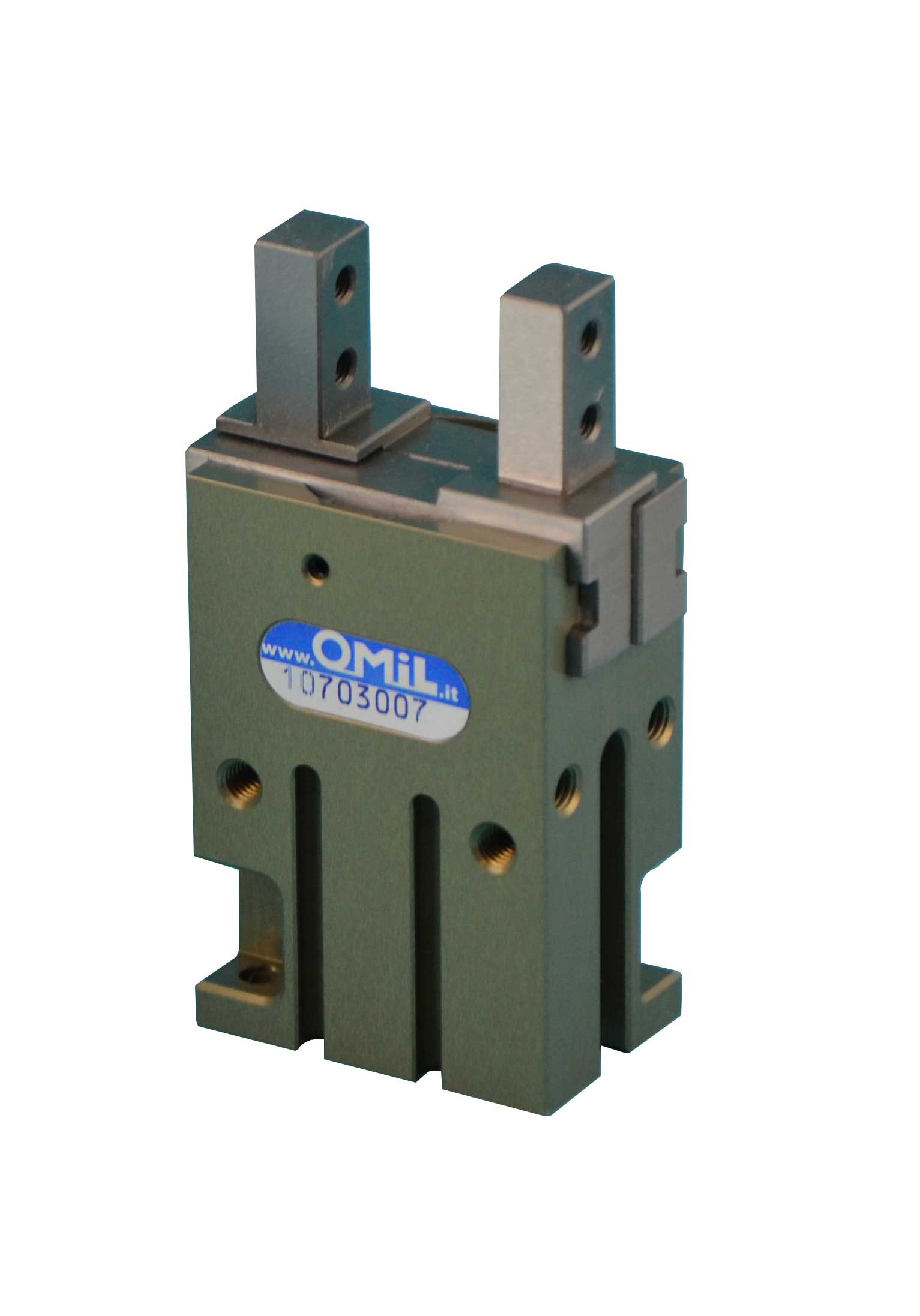

PEP
Pinza a 2 griffe parallele


Piccole / Compatte
Pinze da 55gr
Corsa da 7 a 63 mm
Rating IP 40
Sistema mantenimento forza
Pressurizzazione
Versioni fino a 130° C
La pinza ad alte prestazioni con diverse opzioni di monitoraggio, inclusa quella induttiva

Vantaggi


  • Affidabile
    il sistema a piani inclinati garantisce il mantenimento delle prestazioni per un lungo intervallo
  • Monitoraggio posizione
    ampia varietà di soluzioni per il monitoraggio, dalla singola posizione alla multipla
  • Fissaggio su 2 lati della pinza
    per un montaggio universale e flessibile
  • Compatta
    permette il montaggio di più pinze con un interasse contenuto
  • Dispositivo mantenimento forza
    applicazione del dispositivo senza variazione dimensionale
  • Peso ridotto
    grazie all'impiego di lega di alluminio anodizzato duro ad alta resistenza
  • Griffa di base
    proposta con 2 soluzioni di griffe


Funzionamento
lo stelo collegato al pistone viene spinto verso il basso e verso l'altro dall'aria compressa.
Le superfici dei piani inclinati producono un movimento della griffa sincrono e parallelo.

  • Guida di scorrimento con scanalatura
  • permette l'applicazione di più ampi carichi sulle griffe
  • Griffa in 2 varianti
  • due soluzioni di griffa base
  • Predisposizione per sensori
  • Cava a T per sensori magnetico
  • Corpo
  • a peso ridotto grazie all'impiego di lega di alluminio anodizzata dura e ad alta resistenza
  • Boccole di centraggio versione VT
  • per il montaggio riferito della pinza con griffe di base VT
  • Sistema a piani inclinati
  • superfici ampie a piani inclinati consentono un'elevata trasmissione della potenza e un usura minima


MC / MA Versione per il mantenimento della forza di presa

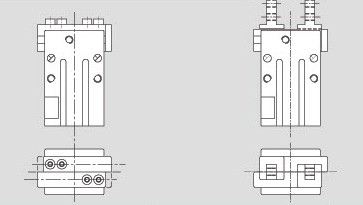

Il dispositivo meccanico di mantenimento della forza di presa garantisce un forza minima di presa anche in caso di perdita di pressione. Nella variante MC questa agisce come forza di chiusura, e nella variante MA come forza di apertura. La seguente immagine mostra la variante MC. Il mantenimento della forza di presa si può usare anche per aumentare la forza stessa di presa o semplicemente per una presa a effetto semplice. L'applicazione del dispositivo non varia le dimensioni della pinza.

Clicca sull' 'ID' per visualizzare la scheda del prodotto

Codice ID CONFRONTA (max. 4) Tutti Carrello Versione Classe di protezione IP Forza minima molla Peso Peso consigliato Consumo del fluido per corsa doppia Pressione minima di esercizio Pressione massima di esercizio Pressione esercizio nominale Pressione minima di spurgo d'aria Pressione massima di spurgo d'aria Tempo in chiusura Tempo in apertura Orario di chiusura/apertura con molla Massima lunghezza ammissibile per dito Massima massa ammissibile per dito Temperatura ambiente minima Temperatura ambiente massima Precisione di ripetizione Diametro Lunghezza Larghezza Altezza Momento Mt massimo Momento Mr massimo Momento Mf massimo Massima forza assiale CA Dispositivo di mantenimento forza Forza in chiusura Forza in apertura Corsa per ogni griffa
PEP-10-C1-VT 10701005 Disegno 3D Aggiungi al carrello standard, griffe con boccole 40 0 0,055 0,15 0,45 3 8 6 0 0 0,03 0,03 0 25 0,015 -10 90 0,02 0 23 16,4 45 0,7 1 2 100 30 45 2
PEP-16-C1-VT 10701006 Disegno 3D Aggiungi al carrello standard, griffe con boccole 40 0 0,13 0,45 1,85 3 8 6 0 0 0,04 0,04 0 32 0,04 -10 90 0,02 0 30,6 23,6 52,3 2 2,5 4 180 94 125 3
PEP-20-C1-VT 10701007 Disegno 3D Aggiungi al carrello standard, griffe con boccole 40 0 0,23 0,75 4,8 3 8 6 0 0 0,05 0,05 0 42 0,08 -10 90 0,02 0 42 27,6 64,8 2,5 5 6,5 300 150 200 5
PEP-25-C1-VT 10701008 Disegno 3D Aggiungi al carrello standard, griffe con boccole 40 0 0,45 1 8,7 3 8 6 0 0 0,05 0,05 0 52 0,18 -10 90 0,02 0 52 33,6 77,7 4 10 8 350 200 260 7
PEP-32-C1-VT 10701009 Disegno 3D Aggiungi al carrello standard, griffe con boccole 40 0 0,73 1,5 19 3 8 6 0 0 0,06 0,06 0 60 0,38 -10 90 0,02 0 60 40 84 6 16 14 500 290 360 11
PEP-40-C1-VT 10701010 Disegno 3D Aggiungi al carrello standard, griffe con boccole 40 0 1,28 2,3 40,5 3 8 6 0 0 0,1 0,1 0 75 0,68 -10 90 0,02 0 72 48 103 10 18 16 600 445 555 15
PEP-56-C1-VT 10701011 Disegno 3D Aggiungi al carrello standard, griffe con boccole 40 0 2,7 4,8 130 3 8 6 0 0 0,15 0,15 0 100 1,42 -10 90 0,03 0 98 64 127 15 20 20 800 950 1090 23,5
PEP-70-C1-VT 10701012 Disegno 3D Aggiungi al carrello standard, griffe con boccole 40 0 5,9 7,3 266 3 8 6 0 0 0,25 0,25 0 125 2,35 -10 90 0,03 0 125 79 170 25 40 40 1000 1440 1715 31,5
/ 8
