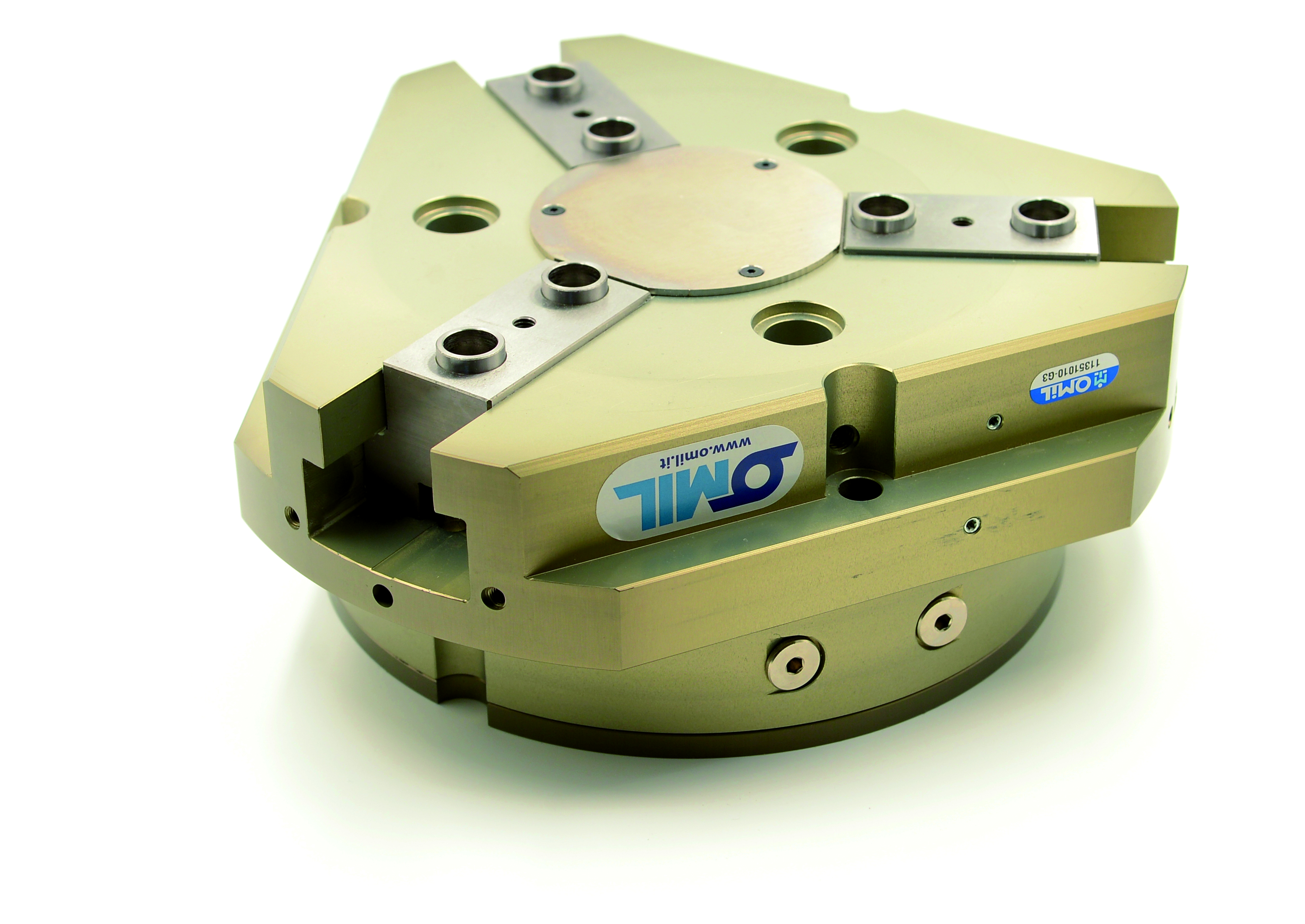

PZP
Pinza a 3 griffe autocentrante


Robusta / 10 taglie
Forza max 37.300N
Precisione +/-0.025mm
Piastra di pressione
Rating IP 40....64
Sistema mantenimento forza
Pressurizzazione
Versioni fino a 130° C
a pinza ad alte prestazioni con diverse opzioni di monitoraggio, inclusa quella induttiva

Vantaggi


  • Affidabile
    il sistema a piani inclinati garantisce il mantenimento delle prestazioni per un lungo intervallo e una presa sincronizzata
  • Monitoraggio posizione
    ampia varietà di soluzioni per il monitoraggio, dalla singola posizione alla multipla
  • Fissaggio su 2 lati della pinza
    per un montaggio universale e flessibile
  • Alimentazione su 2 lati della pinza
    uno tramite raccordo e uno per alimentazione diretta senza tubi
  • Robusta
    la guida a T permette l'applicazione di più ampi carichi sulle griffe
  • Peso ridotto
    grazie all'impiego di lega di alluminio anodizzato duro ad alta resistenza
  • Molteplici opzioni
    permette di adattarsi alle esigenze del progetto (protezione anticorrosione, antipolvere, temperature fino a 130°C, ecc.)


Funzionamento
lo stelo collegato al pistone viene spinto verso il basso e verso l'altro dall'aria compressa.
Le superfici dei piani inclinati producono un movimento della griffa sincrono e parallelo.

  • Guida di scorrimento con scanalatura a T
  • permette l'applicazione di più ampi carichi sulle griffe
  • Griffa universali
  • con piano di fissaggio standardizzato per il collegamento delle griffe specifiche per la presa del pezzo
  • Kit settabile per sensori
  • Supporti per interruttori di prossimità e camme di commutazione regolabili (su richiesta)
  • Corpo
  • a peso ridotto grazie all'impiego di lega di alluminio anodizzata dura e ad alta resistenza
  • Boccole di centraggio
  • per il montaggio riferito della pinza
  • Sistema a piani inclinati
  • superfici ampie a piani inclinati consentono un'elevata trasmissione della potenza e un usura minima
  • Pistoni
  • corpo circolare per la massima forza di presa

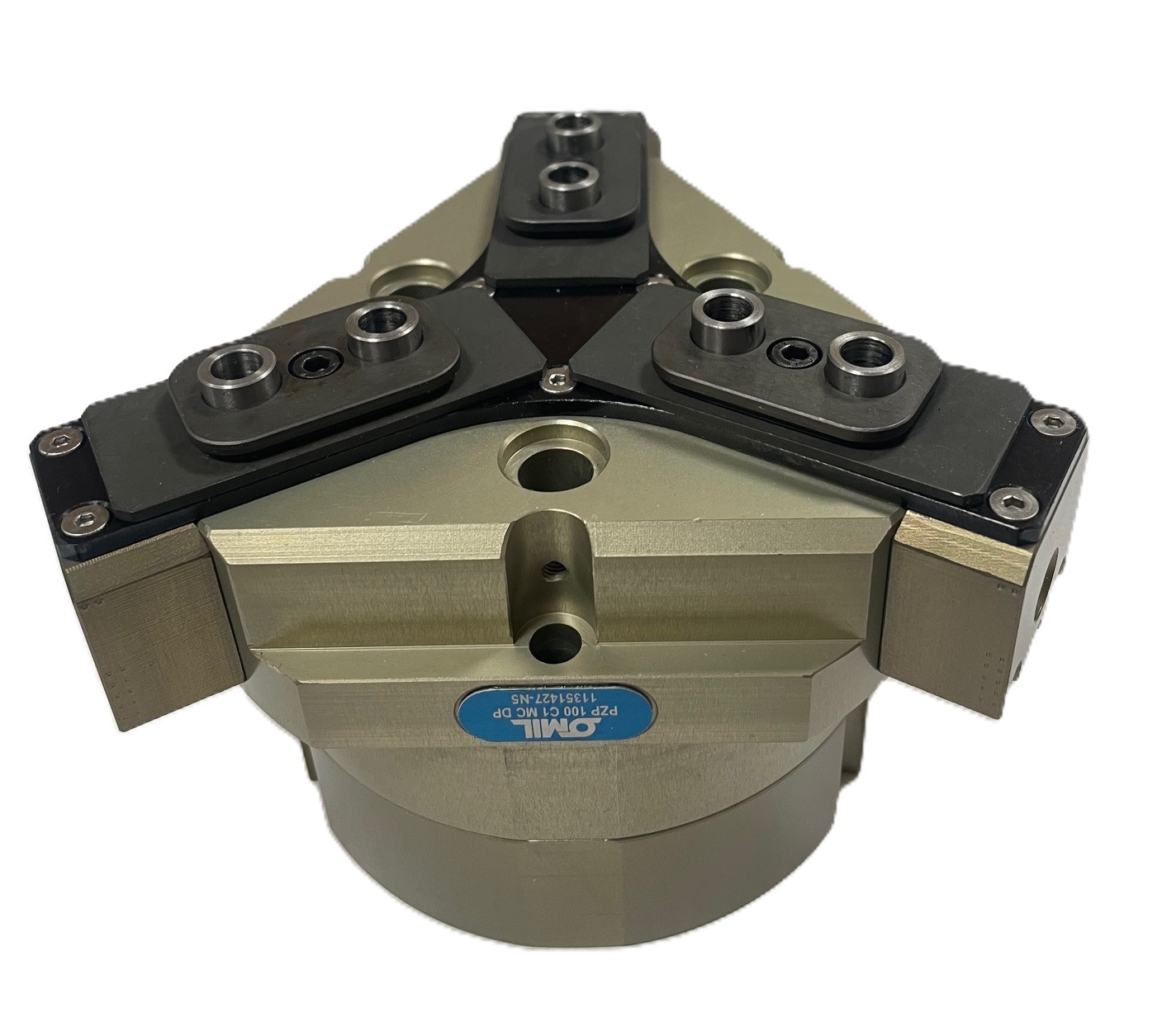

DP - Versione antipolvere


L'opzione "Antipolvere" aumenta il grado di protezione contro sostanze penetranti.
L'opzione può essere ordinata nella versione della pinza già montata, oppure può essere montata sulla pinza successivamente ordinando il kit

Clicca sull' 'ID' per visualizzare la scheda del prodotto

Codice ID CONFRONTA (max. 4) Tutti Carrello Versione Forza minima molla Peso Peso consigliato Consumo del fluido per corsa doppia Pressione minima di esercizio Pressione massima di esercizio Pressione esercizio nominale Pressione minima di spurgo d'aria Pressione massima di spurgo d'aria Tempo in chiusura Tempo in apertura Orario di chiusura/apertura con molla Massima lunghezza ammissibile per dito Massima massa ammissibile per dito Temperatura ambiente minima Temperatura ambiente massima Precisione di ripetizione Diametro Altezza Momento Mt massimo Momento Mr massimo Momento Mf massimo Massima forza assiale CA Dispositivo di mantenimento forza Corsa per ogni griffa Classe di protezione IP Forza in chiusura Forza in apertura
PZP-40-C1 11351003 Disegno 3D Aggiungi al carrello standard 0 0,13 1,3 5 2 8 6 0,5 1 0,03 0,03 0 54 0,1 -10 90 0,01 52 27,2 9 11 4 220 2,5 40 255 255
PZP-50-C1 11351004 Disegno 3D Aggiungi al carrello standard 0 0,27 1,65 9 2 8 6 0,5 1 0,03 0,03 0 68 0,18 -10 90 0,01 65 34 18 22 9 450 4 40 325 355
PZP-64-C1 11351005 Disegno 3D Aggiungi al carrello standard 0 0,43 2,9 25 2 8 6 0,5 1 0,03 0,03 0 85 0,35 -10 90 0,01 76 43,3 36 53 37 1000 6 40 580 640
PZP-80-C1 11351006 Disegno 3D Aggiungi al carrello standard 0 0,8 5 60 2 8 6 0,5 1 0,05 0,05 0 105 0,6 -10 90 0,01 96 49,3 54 85 49 1350 8 40 1000 1080
PZP-100-C1 11351007 Disegno 3D Aggiungi al carrello standard 0 1,41 9 120 2 8 6 0,5 1 0,1 0,1 0 135 1,1 -10 90 0,01 120 59,3 72 104 62 1780 10 40 1800 1920
PZP-125-C1 11351008 Disegno 3D Aggiungi al carrello standard 0 2,47 15,5 230 2 8 6 0,5 1 0,2 0,2 0 170 2,1 -10 90 0,01 150 67 105 130 92 2480 13 40 3100 3330
PZP-160-C1 11351009 Disegno 3D Aggiungi al carrello standard 0 5,6 30 520 2 8 6 0,5 1 0,5 0,5 0 210 3,5 -10 90 0,01 190 81 155 160 118 3830 16 40 6000 6390
PZP-200-C1 11351010 Disegno 3D Aggiungi al carrello standard 0 11 35,5 1040 2 8 6 0,5 1 1,2 1,2 0 260 6,5 -10 90 0,02 250 96 165 178 125 4480 25 40 7100 7540
/ 37
